5052 알루미늄 시트 두께 차트

소개 : 5052 알루미늄 시트 두께 차트

프로젝트를 계획 할 때5052 알루미늄 시트, 가장 중요한 결정 중 하나는 올바른 두께를 선택하는 것입니다.

재료의 무게, 강도, 형성성 및 비용에 직접적인 영향을 미치는 선택입니다.

너무 얇게 선택하면 고장으로 이어질 수 있지만 너무 두껍게 선택하면 불필요한 무게와 비용이 추가됩니다.

이것은 a5052 알루미늄 시트 두께 차트필수 도구가됩니다.

그러나 차트는 단지 데이터 모음 일뿐입니다. 진정으로 효과적으로 사용하려면 숫자의 컨텍스트를 이해해야합니다.

이 포괄적 인 가이드는 세부 두께 차트를 ​​제공 할뿐만 아니라 해석 할 수 있도록 강화할 것입니다.

차트를 읽는 방법, 응용 프로그램을 기반으로 이상적인 두께를 선택하는 방법 및 5052가 다른 인기있는 합금과 비교하는 방법을 살펴 봅니다.

결국, 완벽한 5052 알루미늄 시트를 선택할 수 있습니다.

빠른 리프레쉬 : 왜 5052 알루미늄을 선택합니까?

차트에 뛰어 들기 전에 5052 알루미늄이 왜 인기 있고 신뢰할 수있는 선택인지 기억할 가치가 있습니다.

"해양 등급"알루미늄으로 알려진 눈에 띄는 기능은 특히 바닷물 및 기타 가혹한 환경에서 부식에 대한 탁월한 저항입니다.

또한, 5052 (가장 일반적으로 H32 Temper에서)는 3003 시리즈와 같은 다른 일반적인 비열성 치료 가능한 합금보다 좋은 성형 성과 강도의 환상적인 조합을 제공합니다.

이것은 다양한 제작 작업을위한 다용도의 주변으로 만듭니다.

화학 성분

5052는 주로 우수한 내식성과 중등도에서 높은 강도로 유명한 단조 알루미늄-마그네슘 합금입니다.

전형적인 화학 성분은 다음과 같습니다.

주요 기계적 특성

5052 알루미늄은 냉간 작업에 의해 강화되지 않은 비열 처리 가능한 합금으로 분류됩니다.

기계적 특성은 성질에 따라 약간 다르지만 일반적으로 다음 범위에 속합니다.

주요 장점:

• 힘: 일부 응용 프로그램에서는 1100, 3003 및 6061 이상
• 연성: 좋은 신장은 굽힘과 형성을 허용합니다

• 부식 저항: 바닷물 및 화학 환경에서 우수합니다

일반적인 성미

5052 알루미늄 시트는 다양한 기계적 및 제조 요구에 맞는 여러 성교로 제공됩니다. 가장 일반적인 것은 다음과 같습니다.

5052 알루미늄 시트 두께 차트

아래 차트는 5052 알루미늄 시트의 가장 일반적인 두께에 대한 실질적인 참조를 제공합니다.

게이지 번호, 인치 인치의 소수점, 밀리미터의 치수 및 평방 피트 당 대략적인 무게가 포함됩니다.

이 가중치는 물류, 구조 계산 및 프로젝트 계획에 중요합니다.

메모:"게이지"시스템은 0.125 이상의 두께에 대해 덜 일반적이됩니다.이 시점에서는 물질을 분수 또는 소수점 인치 측정으로 언급하는 것이 표준 관행입니다.

프로젝트에 적합한 두께를 선택하는 방법

차트는 데이터를 제공하지만 응용 프로그램은 선택을 지시합니다.

다음은 두께를 특정 요구에 맞추는 데 도움이되는 실질적인 고장입니다.

얇은 게이지 (0.020 "- 0.050" / 0.5mm - 1.3 mm)

이 시트는 매우 가볍고 손으로 또는 간단한 도구로 구부리고 구부리기 쉽습니다.

그러나 그들은 최소한의 구조적 강도를 제공하며 찌그러지기 쉽습니다.

• 일반적인 용도 :간판, 가벼운 덕트, 장식 패널, 자동차 내부 패널, 전자 인클로저 및 스플래시 가드.

중간 게이지 (0.063 "- 0.125" / 1.6mm - 3.2 mm)

이것은 많은 제작 프로젝트의 "달콤한 장소"입니다. 이 범위는 과도하게 무겁지 않고 적당한 강도, 강성 및 좋은 성형 성의 훌륭한 균형을 제공합니다. 그것은 일반적인 목적을위한 가장 일반적인 범위입니다.

• 일반적인 용도 :소형 보트 선체, 트럭 도구 상자, 트레일러 스킨 및 펜더, 섀시 패널, 내구성있는 인클로저 및 일반적인 제조 괄호. 0.125 "(1/8") 두께는 체커 플레이트로 지정 될 때 바닥 및 데크 응용 분야에서 특히 인기가 있습니다.

두꺼운 게이지 (0.188 "- 0.250" / 4.7mm - 6.4 mm)

강도와 강성이 주요 요구 사항 인 경우이 두꺼운 플레이트로 이동합니다.

그것들은 상당히 무겁고 절단하고 형성하기 위해 더 강력한 장비가 필요합니다.

• 일반적인 용도 :중장비 해양 성분, 구조 괄호, 보트 트랜섬, 기계 용베이스 플레이트 및 높은 충격 저항이 필요한 응용 분야.

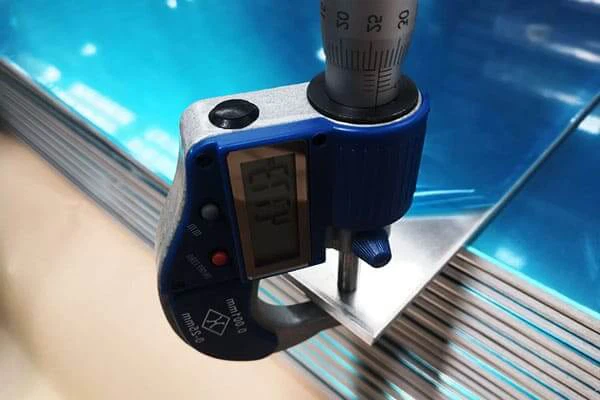

두께 공차에 대한 메모

정확한 프로젝트가 명시된 두께가 "공칭"차원이라는 것을 이해하는 것이 중요합니다.

제조업체는 특정 공차 범위 내에서 판금을 생산합니다. 예를 들어, 0.125 "시트의 공차는 ± 0.005"의 공차를 가질 수 있으며, 이는 실제 두께가 0.120 "에서 0.130"사이 일 수 있음을 의미합니다.

이는 대부분의 프로젝트에 대한 사소한 차이이지만, 꽉 끼는 적합 또는 정확한 무게 계산이 필요한 응용 프로그램에 중요 할 수 있습니다.

정밀도가 가장 중요하다면 항상 공급 업체의 사양 시트를 참조하십시오.

두께 범위 별 공통 응용

5052 알루미늄 시트는 탁월한 강도 균형, 부식 저항성 및 형성성으로 인해 산업 전반에 걸쳐 가치가 있습니다.

이 유틸리티는 두께에 따라 다르므로 자동차, 해양, 건축 및 산업 장비와 같은 부문의 응용 분야별 엔지니어링이 가능합니다.

얇은 시트 (0.5–1.5 mm)

응용 프로그램:

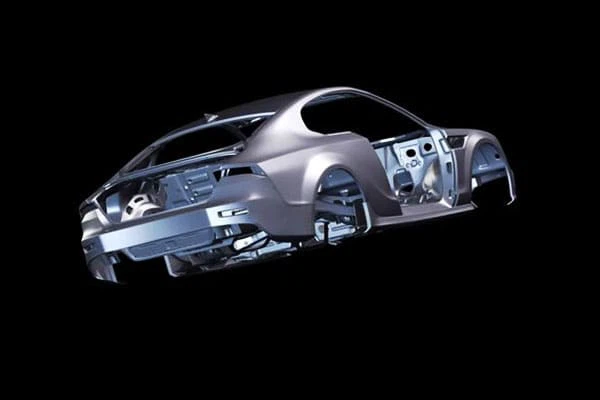

• 자동차 바디 패널: 5052의 가볍고 부식 방지 특성은 펜더 라이너, 트림 및 내부 스킨에 적합합니다.
• 간판 및 명판: 합금의 탁월한 표면 마감과 인쇄/조각의 용이성은 교통 표지판, 광고 보드 및 장식 플레이트에 이상적입니다.

• 소비자 전자 장치: 열전도율과 미적 마감으로 인해 케이싱 및 열 소산 성분에 사용됩니다.

중간 시트 (2.0–4.0 mm)

응용 프로그램:

• 해양 패널: 바닷물 부식 저항은 선체 클래딩, 캐빈 및 해치 커버에 종종 사용되는 가장 큰 이유입니다.
• 전기 및 장비 인클로저: 내구성, 전자기 차폐 및 산업 환경에 대한 저항성을 제공합니다.
• 연료 탱크 및 압력 용기: 적당한 강도와 용접 성으로 인해 저압 유체 격리에 적합합니다.

두꺼운 시트 (5.0–10.0 mm+)

응용 프로그램:

• 산업 플랫폼 및 기본 플레이트: 더 두꺼운 5052 시트의 강성 및 하중 용량은 중장비 및 바닥 구조를 지원합니다.
• 장갑 및 구조 성분: 탄도 합금만큼 어렵지는 않지만 5052는 여전히 가벼운 방어 구조 나 강화 된 캐빈에서 사용될 수 있습니다.
• 트럭 침대와 트레일러: 도로 소금 및 수분에 대한 형성성과 저항은 차량 언더 보디 및화물 플랫폼에 이상적입니다.

두께가 5052 대 기타 합금에 미치는 영향

필요한 두께는 또한 선택한 합금의 영향을받습니다. 두께로 직접 두께 비교는 다른 일반적인 알루미늄 시트에 5052가 어떻게 쌓이는지를 보여줍니다.

• 5052 vs . 3003 알루미늄 :
  3003 합금은 5052보다 부드럽고 덜 강합니다. 5052 시트와 동일한 수준의 강성을 얻으려면 종종 3003의 약간 두꺼운 게이지를 사용해야합니다.
  그러나 3003은 더 쉽게 형성되며 높은 강도와 ​​부식 저항이 가장 우선 순위가 아닌 응용 분야에서보다 경제적 인 선택입니다.
• 5052 vs . 6061 알루미늄 :
  6061-T6 합금은 5052-H32보다 상당히 강하고 단단한 열처리 구조 알루미늄입니다.
  결과적으로, 종종 6061의 더 얇은 시트를 사용하여 5052의 두꺼운 시트와 동일한 구조적 강도를 달성 할 수 있습니다.
  트레이드 오프는 6061이 훨씬 덜 형성 가능하며 (단단한 구부러지기 쉬운), 특히 해양 환경에서 열등한 내식성을 가지고 있다는 것입니다.

결론

그만큼5052 알루미늄 시트 두께 차트단순한 숫자 테이블이 아닙니다. 성공적인 프로젝트 설계 및 실행을위한 기초 도구입니다.

차트의 데이터를 프로젝트의 특정 수요 강도, 가중치, 형성성 및 환경에 대한 명확한 이해와 결합하면 정보에 입각하고 효과적인 선택을 할 수 있습니다.

궁극적으로 5052 알루미늄의 균형 잡힌 프로파일은 신뢰할 수 있고 다재다능한 재료입니다.

이 지식으로 무장하면서 프로젝트가 내구성 있고 효율적이며 지속되도록 제작되도록 완벽한 두께를 선택할 수 있습니다.

자주 묻는 질문 (FAQ)

1. 5052 알루미늄 시트에 사용할 수있는 두께 범위는 얼마입니까?

5052 알루미늄 시트는 일반적으로 두께로 제공됩니다.0.2 mm ~ 10 mm.

표준 게이지는 일반적으로 사이에 있습니다0.5 mm 및 6 mm커스텀 및 산업 응용 프로그램이 최대까지 확대됩니다25mm 이상.

2. MM과 게이지 사이에서 알루미늄 시트 두께를 어떻게 변환 할 수 있습니까?

알루미늄 게이지 차트는 평방 피트 당 중량을 기준으로하며 표준 (AWG 대 제조업체)마다 약간 달라질 수 있습니다. 예를 들어:

• 0.8 mm ≈ 20 게이지
• 1.2 mm ≈ 18 게이지
• 2.0 mm ≈ 14 게이지

3. 시트 두께에 의한 기계적 특성에 차이가 있습니까?

동안기본 합금 특성동일하게 유지시트 두께는 구조적 강성에 영향을 미칩니다그리고로드 베어링 용량.

더 두꺼운 시트는 자연스럽게 제공됩니다더 높은 강성, 더 얇은 시트는 더 적합합니다가볍고 결성 가능한 응용.

4. 두꺼운 5052 알루미늄 시트를 구부리거나 형성 할 수 있습니까?

예 . 5052 알루미늄은 알려져 있습니다탁월한 구부릴 수 있습니다특히H32 및 H34 성사.

그러나 두께가 증가함에 따라굽힘 반경이 증가해야합니다균열을 피하기 위해. 적절한 툴링 및 반경 지침을 사용하십시오.

5. 5052 알루미늄 시트 두께에 대한 표준 공차가 있습니까?

예. 두께 공차는 다음과 같은 표준에 의해 관리됩니다ASTM B209.

예를 들어, 3mm 미만의 시트의 경우, 공차는 종종 ± 0.05 mm이고, 두꺼운 플레이트 (예 : 10 mm)는 제조업체에 따라 내성이 ± 0.15 mm 이상의 공차를 가질 수 있습니다.

6. 프로젝트의 올바른 두께를 어떻게 선택합니까?

다음을 고려하십시오.

• 구조적 부하 또는 체중 감량 요구
• 형성 방법 (굽힘, 깊은 그림)
• 최종 사용 환경 (예 : 해양, 자동차, 건축)
• 필요한 표면 마감 및 부식 보호
  응용 프로그램이 중요한 경우로드 계산을 위해 엔지니어 또는 공급 업체에 문의하십시오.
